Avez-vous déjà rencontré des temps d'arrêt inattendus dans votre système de pompage en raison d'une défaillance des joints ? Imaginez les conséquences coûteuses lorsque des fuites de joints compromettent l’efficacité de la production, gaspillent des ressources précieuses et créent des risques pour la sécurité de votre installation. Lemg1 burgmannLa série de garnitures mécaniques offre une solution éprouvée à ces défis critiques. Ce guide complet explique comment les garnitures mécaniques MG1 Burgmann de différentes tailles peuvent répondre à vos besoins spécifiques en matière d'étanchéité tout en garantissant des performances fiables dans diverses applications industrielles. Qu'il s'agisse de produits chimiques corrosifs dans des usines pétrochimiques ou de gestion de systèmes de traitement de l'eau, il est essentiel de comprendre la taille et les spécifications appropriées des joints pour réussir vos opérations.
Comprendre la conception et les applications des garnitures mécaniques MG1 Burgmann

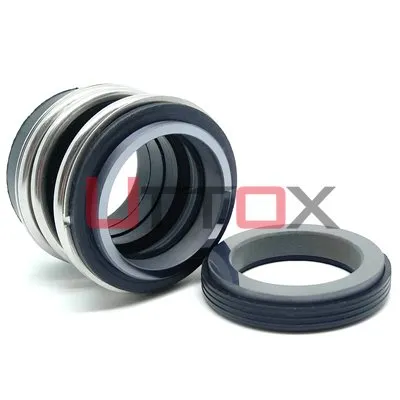

La garniture mécanique mg1 burgmann représente une solution d'ingénierie sophistiquée conçue pour empêcher les fuites de fluide dans les équipements rotatifs. Cette garniture mécanique à ressort unique est dotée d'une conception à soufflet en caoutchouc qui offre une flexibilité et une fiabilité exceptionnelles dans de nombreux secteurs industriels. La série de garnitures mécaniques MG1 MG12 MG13 intègre une technologie d'étanchéité avancée qui a été affinée au fil des décennies d'application pratique et d'amélioration continue dans le domaine. La conception fondamentale du sceau mg1 burgmann se compose de plusieurs composants essentiels fonctionnant en harmonie. Les faces d'étanchéité créent une interface de précision où un composant stationnaire appuie contre un élément rotatif, formant une barrière d'étanchéité dynamique. Le soufflet en caoutchouc remplit de multiples fonctions, fournissant à la fois la force de fermeture nécessaire pour maintenir le contact entre les faces du joint et s'adaptant au mouvement et au désalignement de l'arbre. Cette conception ingénieuse permet à la garniture mécanique mg12 de maintenir une étanchéité efficace même dans des conditions opérationnelles difficiles où les matériaux d'emballage traditionnels se briseraient rapidement. Des industries allant du raffinage du pétrole à la transformation des aliments et des boissons comptent sur ces joints car ils offrent des performances supérieures par rapport aux méthodes d'étanchéité conventionnelles. L'équivalent de la garniture mécanique ebara démontre à quel point les conceptions standardisées sont devenues essentielles chez différents fabricants de pompes. Lorsqu'il est correctement sélectionné et installé, le joint mg1 burgmann peut fonctionner en continu pendant des années, réduisant considérablement les besoins de maintenance et éliminant les ajustements fréquents nécessaires avec la garniture traditionnelle. La polyvalence de cette conception de joint le rend adapté à la manipulation de tout, de l'eau propre aux produits chimiques agressifs, à condition que les combinaisons de matériaux appropriées soient spécifiées.
Spécifications techniques et paramètres de fonctionnement des joints MG1 Burgmann
Comprendre les capacités techniques des joints mg1 burgmann est crucial pour une application correcte et une fiabilité à long terme. Ces joints sont conçus pour fonctionner selon des paramètres spécifiques qui définissent leur enveloppe de performances sûre et efficace. La plage de température s'étend de -20 degrés à +200 degrés, s'adaptant à la fois aux applications cryogéniques et aux processus à température élevée courants dans les environnements industriels. Cette large capacité de température rend leMG1 MG12 MG13 garniture mécaniqueadapté à diverses conditions de processus sans nécessiter de modifications spécialisées du joint. Les pressions nominales sont tout aussi importantes lors de la sélection de solutions d’étanchéité appropriées. Le joint mg1 burgmann gère des pressions allant jusqu'à 16 bars, ce qui couvre la grande majorité des applications de pompes centrifuges trouvées dans le traitement de l'eau, le traitement chimique et les services industriels généraux. La vitesse maximale de l'arbre de 10 mètres par seconde garantit la compatibilité avec les vitesses de fonctionnement standard des pompes tout en maintenant l'intégrité de la face du joint et en empêchant une génération excessive de chaleur. Les tailles d'arbre disponibles allant de 12 mm à 120 mm offrent une flexibilité permettant de s'adapter à pratiquement toutes les configurations de pompes, des petites pompes de circulation aux grandes pompes de traitement gérant des débits importants. La sélection des matériaux représente un point de décision critique qui a un impact direct sur les performances et la longévité des joints. Les faces d'étanchéité peuvent être fabriquées à partir de résine de carbone, de carbone d'antimoine, de carbure de silicium (SIC), de carbure de silicium (SSIC) ou de carbure de tungstène, chacun offrant des avantages distincts pour des applications spécifiques. Le carbure de silicium offre une excellente résistance à l'usure et une excellente compatibilité chimique, ce qui en fait le choix préféré pour la garniture mécanique mg12 dans les environnements corrosifs. Les composants élastomères, disponibles en VITON, EPDM, NBR, FFKM ou AFLAS, doivent être soigneusement adaptés à la chimie du fluide de procédé et aux conditions de température. Les composants métalliques fabriqués en acier inoxydable SS304 ou SS316 garantissent la résistance à la corrosion et l'intégrité structurelle tout au long de l'assemblage du joint. Cette combinaison de matériaux permet à l'équivalent de la garniture mécanique ebara de fonctionner de manière fiable dans les applications manipulant des acides, des produits caustiques, des hydrocarbures et d'autres fluides difficiles.
Références croisées équivalentes-et normes du secteur
Le joint mg1 burgmann est devenu une conception standard de l'industrie-, de nombreux fabricants produisant des équivalents compatibles qui conservent les caractéristiques d'interchangeabilité et de performance. Comprendre ces-références croisées est essentiel pour garantir la flexibilité des achats, les remplacements d'urgence et l'optimisation des coûts. L'Eagle Burgmann original produit les variantes MG1, MG12 et MG13, qui diffèrent principalement par leurs configurations de ressorts et leurs optimisations d'application spécifiques. Le MG1 présente une conception à ressort unique, tandis que le MG12 intègre plusieurs ressorts pour une meilleure répartition de la force de fermeture. AESSEAL fabrique les séries B02, B012 et B013 en remplacement direct de la famille de garnitures mécaniques MG1 MG12 MG13. Ces joints maintiennent la compatibilité dimensionnelle et l'équivalence des performances, permettant aux utilisateurs de s'approvisionner auprès de fournisseurs alternatifs sans modifier les installations de pompes ni changer les procédures de maintenance. De même, Vulcan propose les séries de joints 191, 192 et 193 qui correspondent à la philosophie de conception et aux exigences d'installation de mg1 burgmann. Cette standardisation entre fabricants offre des avantages significatifs aux services de maintenance gérant diverses populations de pompes. L'adoption généralisée de ces conceptions standardisées reflète l'évolution de l'industrie des garnitures mécaniques vers des composants interchangeables qui réduisent les besoins en stocks et simplifient la gestion des pièces de rechange. Lors de l'achat de la garniture mécanique mg12 ou de variantes associées, les ingénieurs peuvent spécifier en toute confiance des produits équivalents en sachant qu'ils conserveront les mêmes performances d'étanchéité et la même fiabilité. Cette interchangeabilité entraîne également des prix compétitifs sur le marché, car plusieurs fournisseurs qualifiés se font concurrence tout en maintenant des normes de qualité strictes. Les applications de garniture mécanique Ebara bénéficient particulièrement de cette standardisation, car les pompes Ebara sont largement installées dans le monde et nécessitent des joints de remplacement facilement disponibles avec des caractéristiques de performance éprouvées.
Importance critique de la technologie des garnitures mécaniques fluides pour la sécurité industrielle
Le rôle de la technologie des garnitures mécaniques s’étend bien au-delà de la simple prévention des fuites ; il représente un système fondamental de sécurité et de protection de l'environnement dans les installations industrielles modernes. Les garnitures mécaniques fluides utilisées dans les applications de l'industrie de transformation sont confrontées à des risques continus associés à des matériaux potentiellement dangereux. Les fuites ne représentent pas seulement un inconvénient mais une menace sérieuse pouvant entraîner un gaspillage d'énergie, une perte de matériaux, une contamination de l'environnement, des incendies, des explosions et une mise en danger directe de la sécurité du personnel. Le sceau mg1 burgmann, bien que physiquement petit, détermine la sécurité globale, la fiabilité et la durabilité des machines et équipements critiques. Les applications de l'industrie pétrochimique présentent des conditions particulièrement exigeantes où lesgarniture mécanique mg12doit contenir des produits corrosifs, toxiques, inflammables ou explosifs lorsqu'il fonctionne sous des pressions et des températures élevées. Une défaillance du joint dans ces environnements peut entraîner des conséquences catastrophiques, notamment des arrêts à l'échelle de l'installation, des coûts de dépollution environnementale, des sanctions réglementaires et des pertes de vie potentielles. La conception de la garniture mécanique MG1 MG12 MG13 relève ces défis grâce à une construction robuste, une sélection de matériaux appropriée et une fiabilité opérationnelle éprouvée qui a été validée dans d'innombrables installations dans le monde.
Au-delà des préoccupations immédiates en matière de sécurité, la technologie des garnitures mécaniques constitue un outil essentiel pour la conservation des ressources et la gestion de l’environnement. Même des fuites mineures provenant de joints peu performants s’accumulent avec le temps, entraînant des pertes matérielles substantielles qui ont un impact à la fois sur l’économie opérationnelle et la durabilité environnementale. Les réglementations environnementales modernes limitent de plus en plus les émissions fugitives et exigent que les installations mettent en œuvre la meilleure technologie de contrôle disponible pour la prévention des fuites. Le sceau mg1 burgmann répond à ces exigences strictes lorsqu'il est correctement appliqué et entretenu, aidant les installations à atteindre la conformité tout en protégeant leur réputation opérationnelle. Les industries du monde entier reconnaissent qu'investir dans une technologie d'étanchéité de qualité telle que les équivalents des garnitures mécaniques ebara représente une approche rentable-de gestion des risques qui génère des retours grâce à une réduction des temps d'arrêt, des coûts de maintenance inférieurs et des performances de sécurité améliorées.
Directives de sélection des tailles pour différentes applications de pompes
La sélection de la taille de joint mg1 burgmann appropriée nécessite un examen attentif de plusieurs facteurs qui influencent les performances d'étanchéité et la fiabilité opérationnelle. Le diamètre de l'arbre représente le principal paramètre de dimensionnement, avec des options disponibles allant de 12 mm pour les petites pompes de circulation à 120 mm pour les grandes pompes de procédés industriels. Une sélection de taille appropriée garantit que le joint s'adapte correctement dans le presse-étoupe de la pompe, maintient une compression appropriée sur les composants en élastomère et fournit une force d'étanchéité adéquate au niveau de l'interface frontale sans créer de friction excessive ni de génération de chaleur. Les exigences spécifiques à l'application-influencent considérablement les décisions de dimensionnement au-delà de la simple correspondance du diamètre de l'arbre. La sélection de la garniture mécanique mg12 doit tenir compte de la vitesse de fonctionnement de la pompe, car une rotation plus rapide génère plus de chaleur au niveau des faces du joint et nécessite des considérations de refroidissement améliorées. Les conditions du processus, notamment les propriétés du fluide, les températures extrêmes et les fluctuations de pression, ont toutes un impact sur la taille et la configuration du joint qui offriront des performances optimales. Par exemple, les applications à haute-température peuvent nécessiter des faces d'étanchéité plus grandes pour répartir la chaleur plus efficacement, tandis que les services à haute-pression peuvent nécessiter une charge frontale améliorée grâce à des configurations de ressorts modifiées.
Les contraintes d'enveloppe d'installation dans les conceptions de pompes existantes limitent souvent les options disponibles et nécessitent une vérification dimensionnelle précise avant l'achat. La garniture mécanique MG1 MG12 MG13 doit s'adapter à la profondeur de la boîte à garniture, s'aligner correctement avec l'arbre et fournir un dégagement adéquat pour les activités d'assemblage et de maintenance futures. De nombreuses installations maintiennent des tailles de joints standardisées dans l'ensemble de leur inventaire de pompes afin de simplifier la gestion des pièces de rechange et de réduire les besoins de formation du personnel de maintenance. Lors de la modernisation d'un équipement existant ou de la mise à niveau d'une garniture traditionnelle vers des garnitures mécaniques, une attention particulière portée à la compatibilité dimensionnelle garantit une mise en œuvre réussie. Les dimensions de la garniture mécanique ebara suivent généralement les conventions standards de l'industrie, mais la vérification par rapport aux dessins de pompes spécifiques reste essentielle pour éviter des erreurs d'approvisionnement coûteuses et des retards d'installation.
Avantages en termes de performances et de coûts des joints MG1 Burgmann
La garniture mécanique mg1 burgmann offre des avantages de performances substantiels par rapport aux matériaux d'emballage traditionnels et aux technologies d'étanchéité moins sophistiquées. La conception à soufflet en caoutchouc à ressort unique fournit une force d'étanchéité constante tout au long de la durée de vie du joint, compensant automatiquement l'usure et maintenant le contact frontal sans réglage manuel. Cette caractéristique d'auto--ajustement élimine les cycles fréquents de reconditionnement et d'ajustement requis par le conditionnement par compression, réduisant ainsi considérablement les coûts de main-d'œuvre de maintenance et minimisant les temps d'arrêt imprévus. La garniture mécanique mg12 fonctionne avec un minimum de friction, ce qui entraîne une consommation d'énergie inférieure et une usure réduite de l'arbre et des roulements par rapport aux méthodes d'étanchéité traditionnelles. Les capacités de confinement des fluides représentent un autre avantage essentiel qui a un impact direct sur les coûts opérationnels et la conformité environnementale. Alors que la garniture à compression permet intrinsèquement des fuites contrôlées dans le cadre de sa conception, la garniture mécanique MG1 MG12 MG13 offre un fonctionnement pratiquement sans fuite lorsqu'elle est correctement appliquée et entretenue. Cette performance sans fuite-empêche les fluides de traitement précieux de s'échapper dans l'atmosphère, préservant ainsi les ressources et éliminant les coûts d'élimination des déchets. Dans les applications traitant des produits chimiques, pharmaceutiques ou raffinés coûteux, même de faibles taux de fuite peuvent s'accumuler et entraîner des pertes annuelles substantielles qui dépassent de loin l'investissement initial dans des garnitures mécaniques de qualité.
La longue durée de vie obtenue avec les joints MG1 Burgmann se traduit directement par un coût total de possession réduit malgré des prix d'achat initiaux plus élevés par rapport aux matériaux d'emballage de base. Les garnitures mécaniques de qualité fonctionnent régulièrement pendant deux à cinq ans entre les remplacements dans les applications industrielles typiques, tandis que les garnitures à compression peuvent nécessiter une attention tous les quelques mois, voire quelques semaines, dans les services exigeants. Legarniture mécanique Ebarales installations démontrent cet avantage en matière de fiabilité dans diverses industries, avec des cas documentés de joints fonctionnant en continu pendant de longues périodes sans intervention. Lors de l'évaluation des investissements dans les technologies d'étanchéité, les gestionnaires d'installations doivent prendre en compte non seulement le prix d'achat des composants, mais également la main d'œuvre d'installation, les coûts des temps d'arrêt, les stocks de pièces de rechange et les exigences de maintenance continue. De ce point de vue global, le joint mg1 burgmann offre systématiquement une valeur supérieure grâce à une fiabilité améliorée, une charge de maintenance réduite et une efficacité opérationnelle améliorée.
Meilleures pratiques d'installation et de maintenance pour prolonger la durée de vie des joints
Des procédures d'installation appropriées sont absolument essentielles pour atteindre le plein potentiel de performance et la durée de vie des garnitures mécaniques mg1 burgmann. Même le joint de la plus haute qualité échouera prématurément si des erreurs d’installation compromettent l’assemblage du joint ou endommagent des composants critiques. Avant de commencer l'installation, nettoyez soigneusement le presse-étoupe et l'arbre de la pompe pour éliminer tout débris, ancien matériau de joint ou produits de corrosion qui pourraient interférer avec la bonne assise du joint ou endommager les nouvelles faces du joint. Inspectez l’arbre à la recherche de rainures d’usure, de corrosion ou de dommages qui pourraient empêcher une étanchéité efficace ou accélérer la détérioration du joint. La garniture mécanique mg12 nécessite une finition d'arbre lisse dans la zone de contact du joint, généralement spécifiée à 32 micro-pouces ou mieux pour garantir une bonne étanchéité en élastomère sans usure excessive. La vérification dimensionnelle représente une étape essentielle que de nombreux techniciens sautent malheureusement, entraînant des problèmes d'installation et des ruptures précoces des joints. Mesurez le diamètre réel de l'arbre et la profondeur du presse-étoupe, en comparant ces valeurs aux spécifications du joint pour confirmer la compatibilité avant de procéder à l'installation. Vérifiez le faux-rond et la circularité de l'arbre pour vous assurer que l'ensemble rotatif répond aux exigences du fabricant du joint en matière d'écart maximal autorisé. La garniture mécanique MG1 MG12 MG13 peut tolérer un certain désalignement de l'arbre en raison de sa conception à soufflet flexible, mais un voile excessif entraînera une usure prématurée et des fuites potentielles. Lors de l'assemblage, manipulez les composants du joint avec précaution pour éviter d'endommager les faces polies du joint, qui peuvent être irrémédiablement gâchées par une seule goutte ou un contact avec des matériaux abrasifs.
Les pratiques de maintenance continue influencent considérablement la longévité et la fiabilité des garnitures mécaniques en service. Surveillez les performances des joints grâce à des inspections régulières pour déceler tout signe de fuite, de génération de chaleur excessive ou de bruit inhabituel qui pourrait indiquer des problèmes en développement. Le joint mg1 burgmann fonctionne plus efficacement lorsque la pompe maintient un alignement correct et fonctionne dans son enveloppe de conception sans vibrations ni cavitation excessives. Assurer un rinçage adéquat du joint si cela est spécifié pour l'application, car de nombreuses défaillances du joint résultent d'une lubrification et d'un refroidissement inadéquats au niveau des faces du joint. Tenir des registres précis des dates d'installation des joints, des conditions de fonctionnement et de tout problème observé afin d'identifier les modèles pouvant indiquer des problèmes systémiques nécessitant une action corrective. Lorsque le remplacement du joint devient nécessaire, étudiez minutieusement le mode de défaillance en examinant les composants du joint retirés. Cette analyse des pannes révèle souvent les causes profondes liées aux conditions du processus, aux erreurs d'installation ou aux pratiques de maintenance qui doivent être résolues pour éviter les pannes récurrentes. L'expérience d'Ebara en matière de garnitures mécaniques démontre qu'une maintenance proactive et des pratiques d'exploitation appropriées prolongent régulièrement la durée de vie des garnitures bien au-delà des attentes moyennes, offrant ainsi une fiabilité et une valeur exceptionnelles tout au long du cycle de vie de l'équipement.
Conclusion
LeMG1 BurgmannLa garniture mécanique pour pompes de différentes tailles représente une solution d'étanchéité éprouvée et fiable qui répond aux défis critiques de diverses applications industrielles tout en garantissant la sécurité opérationnelle, la conformité environnementale et des performances rentables tout au long de la durée de vie prolongée.
Coopérer avec Zhejiang Uttox Fluid Technology Co., Ltd.
En tant que principal fabricant chinois de mg1 burgmann et fournisseur chinois de mg1 burgmann, Zhejiang Uttox Fluid Technology Co., Ltd. propose des joints mg1 burgmann de haute qualité à des prix mg1 burgmann compétitifs. Notre équipe R&D expérimentée fournit des conseils techniques et des solutions personnalisées pour différentes conditions de travail. Avec 30 ans d'expérience dans l'industrie et de coopération avec de nombreuses grandes entreprises des secteurs du raffinage du pétrole, du traitement de l'eau, des pâtes et papiers, de la construction navale, de l'alimentation et des boissons, de la pharmacie et des centrales électriques, nous offrons une excellente qualité comparable aux normes d'équipement d'origine. En tant qu'usine de confiance mg1 burgmann en Chine et fournisseur en gros de Chine mg1 burgmann, nous maintenons un inventaire suffisant pour une livraison rapide et proposons à la vente mg1 burgmann avec un support technique professionnel et des capacités OEM. Contactez-nous àinfo@uttox.compour recevoir des conseils d'experts et des devis compétitifs pour vos besoins en matière d'étanchéité mécanique. Conservez cet article pour référence rapide chaque fois que vous avez besoin de solutions d’étanchéité fiables.
Références
1. « Joints mécaniques : conception et application » par AO Lebeck, International Journal of Fluid Sealing Technology
2. « Manuel de technologie des joints mécaniques » par Ian K. Summers, Professional Engineering Publishing
3. « Technologie d'étanchéité industrielle : un guide complet » par Heinz K. Muller, Society of Tribologists and Lubrication Engineers
4. "Machines d'usine de traitement : sélection et fiabilité des équipements" par Heinz P. Bloch, Butterworth-Publications techniques Heinemann
