Lorsqu'on envisage des solutions de garniture mécanique à cartouche pour les pompes industrielles, leJohn Crane 1648 joint de cartoucheconstitue une référence fiable. Cependant, les responsables des achats recherchent souvent des alternatives rentables qui maintiennent les performances tout en améliorant la flexibilité budgétaire. La garniture mécanique UTTOX 1648 apparaît comme un équivalent éprouvé, offrant un montage interchangeable, une qualité de matériau comparable et des performances d'étanchéité stables. Cette conception de cartouche préassemblée-offre une simplicité d'installation et une cohérence opérationnelle dans les environnements de traitement chimique, de raffinage pétrochimique et industriels généraux sans compromettre la fiabilité ou les normes de sécurité exigées par les professionnels de l'approvisionnement.

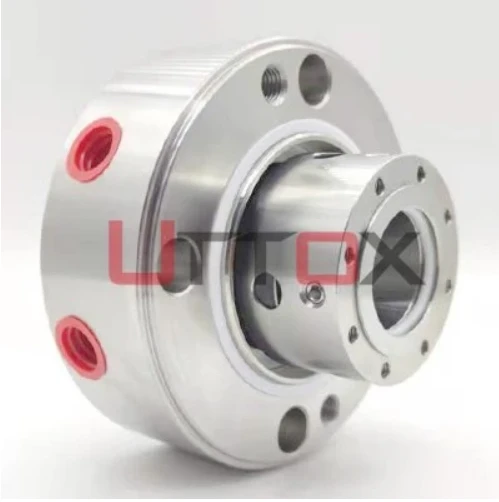

Comprendre le joint à cartouche John Crane 1648 et son rôle dans l'industrie
L’ingénierie derrière cette méthode d’étanchéité résout les problèmes importants auxquels les équipes de réparation sont confrontées quotidiennement. Conçu pour répondre aux normes API 682, ce joint à cartouche unique est doté d'une conception à soufflet métallique rotatif qui élimine le besoin de joints toriques dynamiques sur l'arbre. Cela élimine les problèmes causés par la cristallisation ou la cokéfaction des fluides, courants dans les raffineries.
Spécifications techniques et sélection des matériaux
Il peut fonctionner à des températures allant de -75 degrés à 425 degrés, ce qui lui permet de gérer les cycles thermiques dans les pompes à huile chaude et les services cryogéniques. Les taux de pression vont jusqu'à 31 bar g, ce qui est idéal pour les pompes de transfert haute pression dans les usines pétrolières. La partie principale est dotée d'un soufflet en métal Inconel 718, très résistant à la corrosion des acides agressifs, des solutions caustiques et des mélanges d'hydrocarbures. Les matériaux des faces de joint sont généralement constitués de mélanges de carbure de silicium ou de carbone-graphite, qui sont sélectionnés en fonction de leur efficacité avec les fluides et de leur rugosité. La conception équilibrée empêche la chaleur de s'accumuler sur les surfaces de contact, ce qui augmente la durée de vie dans les situations où elle est utilisée en permanence.
Principes de conception mécanique
Le soufflet métallique fonctionne à la fois comme dispositif à ressort et comme joint principal, s'ajustant naturellement au mouvement de l'arbre axial pendant la dilatation thermique. Cette conception élimine les risques de grippage mécanique liés aux joints à poussoir-dans les endroits où les pièces en élastomère se décomposent rapidement. Le presse-étoupe fixe est doté de connexions standard pour les plans de rinçage API, ce qui signifie que les systèmes de recirculation Plan 11, de barrière de confinement Plan 21 ou d'injection Plan 32 peuvent être utilisés, en fonction du type de fluide dangereux.
Considérations relatives à l'installation et au fonctionnement
En tant qu'unité capsule déjà assemblée, le joint est livré prêt à être déposé. Cela réduit les erreurs d'assemblage qui conduisent à une défaillance trop précoce. La précision des mesures garantit qu'elles fonctionnent avec les tailles de pompe ANSI, et les protections intégrées protègent les arbres des dommages causés par l'usure et le frottement. Vérifier les paramètres de compression, s'assurer que les connexions de ligne sont droites et s'assurer que l'alignement est correct avant le démarrage fait partie d'une preuve d'installation appropriée. Le suivi des performances recherche les changements de vibrations, les augmentations de température sur le visage ou les petites fuites qui montrent que les problèmes commencent à se produire avant qu'ils ne deviennent catastrophiques.
Comparaison du John Crane 1648 avec d'autres joints à cartouche : trouver le bon ajustement
Pour choisir la bonne technologie d’étanchéité, vous devez examiner un certain nombre de facteurs de performance et leur fonctionnement dans différentes situations. Différents types de garnitures à cartouche ont des caractéristiques différentes qui répondent à différents besoins opérationnels.
Analyse comparative avec des modèles similaires
Le modèle Type 1590 présente une conception de type poussoir-et un coût initial inférieur, mais il nécessite des joints toriques dynamiques-qui le rendent moins compatible avec les produits chimiques. La variante 1668 est dotée de deux joints et d'un système de confinement des fluides barrière qui fonctionne pour les composés organiques volatils dangereux qui doivent être conformes à la catégorie 1 API 682.John Crane 1648 joint mécaniquenécessite des alliages à haute teneur en nickel-qui sont nécessaires à l'exposition aux produits chimiques corrosifs, tandis que les unités 1 590 standard peuvent utiliser des ressorts en acier inoxydable 316 qui conviennent aux fluides de traitement doux. Différents types de joints peuvent également gérer différentes vitesses. Par exemple, les joints poussoirs normaux ne peuvent gérer qu'une vitesse périphérique de 15 m/s, mais les pompes centrifuges à grande vitesse-avec des conceptions à soufflet métallique peuvent gérer jusqu'à 25 m/s.
Analyse des alternatives concurrentielles
Le modèle M74 d'EagleBurgmann possède une technologie de soufflet métallique similaire et les mêmes valeurs de température et de pression. La cartouche d'étanchéité 5615 de Flowserve a une configuration à poussoir et est moins chère, mais elle ne résiste pas non plus aux produits chimiques. Les entreprises de transformation chimique nous ont indiqué que les conceptions à soufflet métallique présentent un délai moyen plus long entre les défaillances des services impliquant un choc thermique et les modifications de la composition des fluides. Les études de coûts montrent que même si les joints à soufflet sont 20 à 30 % plus chers à l'achat au début, ils sont moins chers à l'achat à long terme car ils n'ont pas besoin d'être entretenus aussi souvent et peuvent être utilisés plus longtemps avant de devoir être révisés.
Candidature-Critères de sélection spécifiques
Lorsqu'une pompe chimique est utilisée pour déplacer des acides, des solvants ou des boues, les conceptions à soufflet métallique qui éliminent les points de dégradation des élastomères fonctionnent mieux. Pour le traitement des hydrocarbures aux fractions légères, il ne doit y avoir aucune émission. Les joints à soufflet assurent cela en permettant un contact constant avec la face sans avoir besoin de joints dynamiques supplémentaires. Les pompes d'alimentation des chaudières des centrales électriques qui fonctionnent à des températures élevées nécessitent une compensation de dilatation thermique accompagnée d'une flexibilité de soufflet. Lorsque les responsables des achats connaissent ces avantages-spécifiques à l'application, ils peuvent choisir la technologie de joint adaptée à la tâche au lieu de s'en tenir à des choix éprouvés-et-véritables.
-Équivalents rentables du joint John Crane 1648 : éléments à prendre en compte
Afin de trouver de bonnes alternatives, vous ne devez pas simplement comparer les prix. Les équivalents de qualité doivent fonctionner aussi bien que les outils d'origine et permettre d'économiser de l'argent sur les coûts d'achat.
Normes d’intégrité des matériaux et de certification
Pour les systèmes à soufflet, les joints équivalents doivent utiliser des qualités de matériaux identiques ou supérieures. Pour les faces d'étanchéité, elles doivent être en Inconel 718 ou Hastelloy C-276, et pour les joints statiques, elles doivent être en fluorocarbone ou en PTFE. Les documents de certification qui montrent la composition d'un matériau grâce à des tests d'identification positifs prouvent son identité et arrêtent les défaillances de rouille galvanique. La certification de conformité API 682 montre que les directives de conception, les procédures de test et les méthodes de contrôle qualité sont à la hauteur des attentes de l'industrie. La certification de fabrication ISO 9001 signifie que la gestion de la qualité est effectuée de manière planifiée, et la certification environnementale ISO 14001 signifie que les pratiques de production sont responsables et valorisées par les programmes de développement durable de l'entreprise.
Méthodes de vérification de compatibilité
L'interchangeabilité dimensionnelle signifie que le diamètre extérieur du manchon, les mesures circulaires des boulons du presse-étoupe et la longueur axiale doivent tous être exactement les mêmes afin que la réparation puisse être effectuée sans avoir à changer la pompe. Pour conserver les bonnes quantités de force de fermeture et de production de chaleur, les rapports d'équilibrage de charge sur la face du joint doivent correspondre aux spécifications d'origine. Pour utiliser les systèmes de secours installés, les ports de rinçage doivent être placés et dimensionnés pour correspondre aux connexions de tuyaux existantes. La capacité de suivi axial et la répartition de la pression frontale sont affectées par la raideur du ressort ou la rigidité du soufflet. Les propriétés mécaniques des copies doivent être les mêmes. La vérification comprend la comparaison des modèles de mesure du fabricant et la demande d'installation d'échantillons avant d'effectuer des achats importants.
Sélection de fournisseurs de confiance
Les revendeurs agréés offrent une assistance sous garantie et des outils experts que les vendeurs du marché secondaire ne disposent peut-être pas. Les fabricants de joints spécialisés, comme Uttox, qui existe depuis 30 ans, offrent des connaissances en ingénierie et la capacité d'apporter des changements qui ne sont pas toujours possibles via les canaux de distribution. Lorsque vous jugez un fournisseur, vous devez examiner ses méthodes de contrôle qualité, telles que les tests de fuite de gaz, la mesure de la planéité des faces et les tests de pression hydraulique, qui garantissent que les pièces sont intactes. L'assistance après-vente, telle que les conseils techniques, l'aide sur le terrain et l'accès rapide aux pièces de rechange, est très importante lorsqu'un problème inattendu se produit et doit être réparé immédiatement.
Guide d'approvisionnement pour John Crane 1648 et ses équivalents
L'approvisionnement stratégique établit un équilibre entre les objectifs de coûts à court terme, la fiabilité de l'approvisionnement à long terme et le coût total de possession. Les tactiques d'achat qui fonctionnent bien maximisent la valeur sur plusieurs cycles de travail.
Attentes en matière de prix et avantages en termes de volume
Les prix d'origine des joints à cartouche conformes à la norme API 682 se situent généralement entre 1 200 $ et 3 500 $, mais cela dépend de la taille et du type du joint. Tout en gardant des normes de qualité et de performance similaires, leJohn Crane 1648 équivalent au jointde fabricants comme Uttox offre une économie de 25 à 40 %. Vous pouvez économiser encore plus en achetant en gros. Les commandes de dix unités ou plus bénéficient souvent de réductions de dix à quinze pour cent. En outre, les accords d’approvisionnement annuels maintiennent les prix stables et donnent la priorité aux acheteurs lorsque l’offre est faible. Lorsque vous effectuez une analyse du coût total, vous devez inclure le temps et l'argent économisés sur l'installation grâce à l'utilisation de-cartouches préassemblées, le coût du maintien d'un inventaire faible grâce à l'utilisation de programmes de stockage gérés par le fournisseur-et le coût de ne pas avoir à payer pour les temps d'arrêt en raison d'une meilleure fiabilité.
Facteurs de délai et de disponibilité
Les sceaux de taille standard-constitués de combinaisons courantes de matériaux sont généralement expédiés sous 2 à 5 jours ouvrés par les grossistes qui disposent de stocks. Les spécifications personnalisées qui nécessitent des matériaux spéciaux ou des modifications de la taille du produit peuvent allonger les délais d'attente de 4 à 8 semaines, en fonction de la capacité de production de l'usine. Des problèmes de chaîne d’approvisionnement qui affectent l’approvisionnement en alliage de nickel ou la capacité d’usinage de précision peuvent soudainement entraîner des retards de commandes. Conserver un stock de sécurité de tailles de joints clés réduit le risque d’interruption de production. Les fabricants disposant de programmes d'inventaire établis, comme Uttox, peuvent réagir plus rapidement que les fournisseurs de fabrication-sur commande-. Ceci est particulièrement utile lorsque vous devez remplacer rapidement un équipement et que les coûts des temps d’arrêt sont plus élevés que les coûts d’une expédition plus rapide.
Stratégies de négociation et considérations liées à la garantie
Lorsqu’on s’adresse à des fournisseurs avec des spécifications claires, des devis compétitifs et une promesse de maintenir le volume, le pouvoir d’achat augmente. Lorsque vous montrez que vous connaissez une application lors de discussions techniques, les fournisseurs sont plus susceptibles de proposer une assistance technique et des solutions personnalisées au lieu de répondre aux demandes de renseignements comme s'il s'agissait d'une transaction boursière. La plupart des garanties couvrent les défauts des matériaux et des travaux pendant 12 à 18 mois après l'installation ou 24 mois après l'expédition, selon la première éventualité. Les fournisseurs premium se distinguent de leurs concurrents-axés sur les prix, car ils offrent des garanties plus longues, une aide à l'analyse des défaillances sur le terrain et des programmes d'aide à la mise à niveau. Lorsque vous choisissez des partenaires qui considèrent la fourniture de sceaux comme un moyen d'établir des relations-plutôt que de vendre des produits transactionnels, vous créez de la valeur à long terme-grâce à un service réactif et à une collaboration pour améliorer les choses à tout moment.
Entretien pratique et dépannage pour les joints John Crane 1648 et équivalents
Pour tirer le meilleur parti des performances et de la durée de vie des joints, vous devez faire attention à la maintenance et suivre des routines de suivi strictes. Connaître les causes les plus courantes de problèmes vous permet de résoudre les problèmes rapidement, avant qu'ils ne s'aggravent et n'endommagent les outils de manière coûteuse.
Modes de défaillance courants et causes profondes
L'usure de la face se manifeste par une lente augmentation des fuites et est généralement causée par une lubrification insuffisante, une pollution par des particules abrasives ou une charge excessive sur la face due à des rapports d'équilibrage incorrects.John Crane 1648 joint mécanique. Des-vibrations excessives, une déflexion d'arbre mal alignée ou une fissuration sous contrainte assistée par corrosion-dans des environnements chimiquement agressifs peuvent tous provoquer des fissures de fatigue du soufflet. S'il y a une fuite du joint secondaire au niveau des interfaces du presse-étoupe, cela signifie que le couple utilisé pour le montage était trop faible, que la température changeait trop rapidement ou que le matériau du joint n'est pas compatible avec les fluides du procédé. Le frottement de l'arbre se produit lorsque l'ajustement du manchon se desserre en raison de différences de dilatation thermique ou parce que le processus d'installation n'a pas été effectué correctement.
Meilleures pratiques de maintenance préventive
Des inspections régulières doivent vérifier la température de la chambre d'étanchéité, l'ampleur des vibrations dans le boîtier de roulement et toute fuite visible au niveau des contacts du presse-étoupe. La vérification du système de chasse d’eau garantit des débits suffisants et un bon filtrage. Si les crépines se coincent ou si les échangeurs de chaleur cessent de fonctionner, cela affecte la lubrification et le contrôle de la température de la face du joint. Les contrôles d'alignement détectent un désalignement croissant entre la pompe et l'entraînement avant qu'une déviation trop importante de l'arbre n'endommage le soufflet ou n'entraîne des problèmes de suivi du visage. La surveillance de l'état des roulements permet d'arrêter l'augmentation du faux-rond de l'arbre, ce qui accélère l'usure de la face du joint. En notant les paramètres de fonctionnement, des références de performance sont définies, ce qui permet à l'analyse des tendances de détecter dès le début les conditions qui se détériorent.
Procédures d'installation et optimisation
Pour placer correctement les manchons sur les arbres de pompe, ils doivent être bien nettoyés, légèrement huilés et serrés dans le bon ordre pour éviter tout armement ou manque d'adhérence. Pour garantir une compression uniforme et arrêter l'extrusion du joint ou les chemins de fuite, le couple des boulons du presse-étoupe doit suivre certains modèles et valeurs. Les contraintes de tuyauterie dues aux connexions de lignes plates doivent être réduites au minimum en utilisant le support approprié et des connexions pliables. Une charge provenant de l'extérieur provoque un désalignement des presse-étoupes et une défaillance avant qu'ils ne le devraient. Dans le cadre des étapes préalables au démarrage, la rotation de la main doit être confirmée, la pression du système de chasse d'eau doit être testée et l'équipement doit être mis en marche progressivement selon les instructions du fabricant. Lorsque vous passez des joints à composants aux conceptions à cartouche comme l'UTTOX 1648, vous vous débarrassez de nombreux facteurs d'installation et besoins de mesure. Cela facilite l'assemblage des joints sans commettre d'erreurs qui nuisent à leurs performances.
Conclusion
Lorsque vous recherchez des alternatives moins coûteuses aux-solutions de fermeture bien connues, vous devez examiner attentivement les spécifications techniques, la qualité des matériaux et les capacités du fournisseur. LeJohn Crane 1648 joint de cartoucheétablit des normes de performances auxquelles les autres produits doivent répondre en utilisant les bons matériaux, en s'assurant qu'ils sont bien-et en s'assurant que la conception est correcte. Il est utile pour les experts en achats de connaître les besoins uniques d'une application, de comparer les options de manière structurée et de travailler avec des fabricants expérimentés qui offrent un support technique et des chaînes d'approvisionnement fiables. Quelle que soit la marque que vous choisissez, les soins préventifs et la bonne façon de mettre un sceau le feront durer plus longtemps. Lorsqu'il s'agit de pompes industrielles, les meilleurs résultats proviennent de méthodes d'approvisionnement stratégiques qui équilibrent le coût initial avec la valeur totale de propriété.
FAQ
1. Comment les équivalents du marché secondaire se comparent-ils en termes de qualité des matériaux aux joints d'origine ?
Des entreprises fiables comme Uttox utilisent les mêmes qualités de matériaux, tels que les soufflets en Inconel 718, les faces en carbure de silicium et les joints en fluorocarbone. Ceci est prouvé par des tests positifs d’identification des matériaux et des certifications de matériaux. Les homologues de qualité satisfont ou vont au-delà des exigences fixées par l'API 682 pour garantir que leur protection mécanique et contre la corrosion est similaire.
2. Quelles étapes de vérification garantissent une bonne compatibilité ?
Croisez-les plans dimensionnels de référence pour vous assurer que la largeur du manchon, les modèles de boulons de presse-étoupe et les longueurs axiales sont tous les mêmes que ceux des autres pompes. Avant de passer des commandes importantes, demandez d'abord que des échantillons soient installés et assurez-vous que les rapports d'équilibrage des faces du joint correspondent aux spécifications d'origine pour conserver les bonnes conditions de travail et éviter les problèmes de performances.
3. À quelle garantie et à quelle-assistance après-vente les acheteurs doivent-ils s'attendre ?
Les garanties standard protègent contre les défauts de matériaux et de fabrication pendant 12 à 18 mois après l'installation. Les fournisseurs premium offrent des conseils d’experts, une assistance pour le service sur site et une aide à l’analyse des pannes. Uttox fournit une assistance technique rapide et maintient des pièces de rechange en stock afin qu'elles puissent être rapidement remplacées. Cela réduit au minimum les temps d'arrêt en cas de défaillances inattendues des joints dans des applications importantes.
Associez-vous à Uttox pour des solutions fiables de joints à cartouche John Crane 1648
Selon Uttox, une entreprise fiable qui fabriqueJohn Crane 1648 joints de cartouche depuis plus de 30 ans, ils proposent des alternatives éprouvées-et-véritables. Pour un prix bas, notre garniture mécanique UTTOX 1648 fonctionne bien grâce à sa conception de cartouche préassemblée-, à son installation facile et à ses spécifications matérielles qui respectent ou dépassent les normes de l'équipement d'origine. Notre équipe d'ingénieurs se fera un plaisir de vous donner des conseils techniques gratuits sur la façon de choisir les meilleurs joints pour vos conditions de fonctionnement spécifiques. De plus, nous conservons un large inventaire de joints en stock afin que vous puissiez les obtenir rapidement et assurer le bon déroulement de vos opérations. Vous pouvez envoyer un e-mail à nos experts en approvisionnement au info@uttox.com pour discuter de solutions d'étanchéité personnalisées, obtenir des spécifications techniques complètes ou organiser une évaluation d'un échantillon pour les utilisations de vos pompes dans les domaines pétrochimiques, de traitement chimique et industriels.
Références
1. Institut américain du pétrole. (2014). Norme API 682 : Pompes-Systèmes d'étanchéité d'arbre pour pompes centrifuges et rotatives. Quatrième édition. Washington, DC : Services de publication d'API.
2. Budris, AR et Mayleben, PA (2018). Manuel d'utilisation de la pompe : Prolongation de la durée de vie. Troisième édition. Lilburn, Géorgie : The Fairmont Press.
3. Flitney, RK (2014). Manuel des sceaux et du scellement. Sixième édition. Oxford : Technologie avancée Elsevier.
4. Institut Hydraulique & Europump. (2012). Coûts du cycle de vie des pompes : un guide d'analyse LCC pour les systèmes de pompage. Parsippany, NJ : Institut hydraulique.
5. Neale, MJ et associés. (2001). Le manuel de tribologie. Deuxième édition. Oxford : Butterworth-Heinemann.
6. Agence de protection de l'environnement des États-Unis. (2016). Détection et réparation des fuites : un guide des meilleures pratiques. EPA-453/B-95-008. Research Triangle Park, Caroline du Nord : Bureau de la planification et des normes de la qualité de l'air de l'EPA.
