Équivalent à :

● Aigle Burgmann H7N

Limites de fonctionnement :

● Température: -20 °C - +220 °C

● Pression: ≤ 25bar

● Vitesse: ≤ 20m / s

● Taille de l’arbre: 25mm - 95mm

Matériaux:

● Anneaux d’étanchéité: A, B, Q1 / 12, Q2 / 22, U1 / 12, U2 / 22

● Élastomère: VITON, EPDM, NBR, FFKM, AFLAS

● Pièce métallique: SS304, SS316, Duplex, Hastelloy C

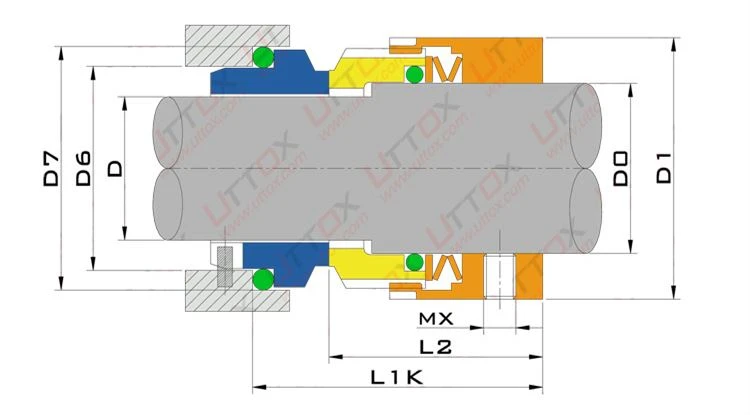

Dwg d’assemblage :

Dimensions (mm):

D	D0	D1	D6	D7	l2	l1k	MX
25	30	45	34	40	36.0	47.5	M6
28	33	48	37	43	38.5	50.0	M6
30	35	50	39	45	38.5	50.0	M6
33	38	55	42	48	38.5	50.0	M6
35	40	57	44	50	38.5	50.0	M6
38	43	60	49	56	38.5	52.5	M6
40	45	62	51	58	38.5	52.5	M6
43	48	65	54	61	38.5	52.5	M6
45	50	67	56	63	38.5	52.5	M6
48	53	70	59	66	38.5	52.5	M6
50	55	72	62	70	42.5	57.5	M6
53	58	79	65	73	42.5	57.5	M8
55	60	81	67	75	42.5	57.5	M8
60	65	86	72	80	47.5	62.5	M8
65	70	91	77	85	47.5	62.5	M8
70	75	99	83	92	52.0	70.0	M8
75	80	104	88	97	52.0	70.0	M8
80	85	109	95	105	51.8	70.0	M8
85	90	114	100	110	56.8	75.0	M8
90	95	119	105	115	56.8	75.0	M8
95	100	124	110	120	57.8	75.0	M8

Introduction connexe

Les exigences de base des matériaux d’étanchéité mécaniques se reflètent principalement dans leurs propriétés matérielles. La performance du matériau d’étanchéité est un facteur important pour assurer une étanchéité efficace. Le choix du matériau d’étanchéité est principalement basé sur l’environnement de travail de l’élément d’étanchéité mécanique, tel que la température d’utilisation, la pression de service, le milieu de travail applicable et le mode de mouvement.
