Lors de la gestion d'installations de gaz industriels ou de terminaux de réception de GNL, les gestionnaires d'équipements sont confrontés à un défi urgent : maintenir un fonctionnement sûr et sans fuite à des températures plongeant jusqu'à -196 degrés. UNGarniture mécanique de pompe Cryostarest un composant d'étanchéité spécialement conçu pour gérer ces environnements cryogéniques extrêmes. Ces joints empêchent les fuites de gaz liquéfiés tels que l'oxygène, l'azote, l'argon et le GNL dans les pompes Cryostar, en utilisant la technologie des soufflets métalliques et des matériaux spécialisés pour résister aux chocs thermiques, empêcher la fragilisation des matériaux et garantir la sécurité opérationnelle dans les conditions de basse -température les plus exigeantes.
Comprendre les joints mécaniques des pompes Cryostar
Principes de fonctionnement et philosophie de conception
L'objectif fondamental d'une garniture mécanique dans les applications cryogéniques est de maintenir l'intégrité de la pression tout en permettant une contraction thermique importante. Les joints conventionnels sont une chose, mais les joints des pompes Cryostar doivent faire face à un ensemble de problèmes très différents : les liquides qui se contractent considérablement lors du refroidissement, les matériaux qui deviennent cassants à basse température et le danger continu de formation de glace due à l'humidité de l'air.
Pour ces applications, les joints à soufflet métallique sont le choix préférable. L'ensemble soufflet sert d'élément flexible qui permet le mouvement de l'arbre et la dilatation thermique pendant les cycles de température. La flexibilité évite les concentrations de contraintes élevées qui pourraient provoquer une défaillance du joint. La conception MFLC12 est fabriquée selon les exigences de Burgmann avec des soufflets soudés sur bords en alliages spéciaux tels que l'Inconel 718 ou l'acier inoxydable AM350. Ces matériaux préservent leur intégrité mécanique lors de chocs thermiques répétés des températures ambiantes aux températures cryogéniques.
Les faces d'étanchéité sont généralement des mélanges de carbure de silicium et de graphite de carbone ou de carbure de tungstène qui constituent une véritable barrière contre les fuites de fluide. Ces faces doivent fonctionner sans lubrification externe en fonctionnement cryogénique et dépendent d'une fine couche de fluide de procédé pour la lubrification. Cette capacité de fonctionnement à sec-est importante car les lubrifiants conventionnels deviennent solides à des températures cryogéniques.
Sélection de matériaux pour les environnements extrêmes
Le choix des matériaux est étroitement lié à la fiabilité et à la durée de vie du joint. « Grâce à des décennies d'expérience en matière d'application, nous avons appris que les matériaux standards ne peuvent tout simplement pas survivre en service à l'oxygène liquide ou au GNL. Les qualités de graphite de carbone pour les faces d'étanchéité sont spécialement préparées pour le service LOX afin de résister à l'oxydation et d'avoir de faibles propriétés de frottement.
Des précautions sont prises pour tester la ductilité des aciers inoxydables austénitiques à -196 degrés pour les composants métalliques. Certaines applications nécessitent des alliages Monel ou Inconel pour une excellente résistance à la corrosion lors de manipulations difficiles de fluides cryogéniques. Le soufflet lui-même est un composant essentiel qui subit des millions de cycles de flexion et nécessite des matériaux présentant de bonnes caractéristiques de fatigue à basse température. Les fabricants testent généralement ces composants à l’aide de cycles de trempage cryogéniques et d’essais de flexion pour reproduire des années de contraintes de fonctionnement sur une courte période.
Configurations des joints et correspondance des applications
Il existe trois modèles de base, chacun adapté à des conditions de fonctionnement distinctes. Les joints équilibrés dispersent les forces hydrauliques sur toutes les faces d'étanchéité dans les applications à haute-pression jusqu'à 50 bars, réduisant ainsi la pression de contact et augmentant la durée de vie des composants. Les conceptions déséquilibrées conviennent aux services à basse pression lorsque la simplicité et l’optimisation des coûts sont importantes. Les joints à cartouche sont fournis sous forme d'assemblages complets, ce qui réduit considérablement les temps d'installation et minimise considérablement le risque de montage incorrect – un avantage clé pendant les périodes de maintenance programmées dans les installations de GNL où les temps d'arrêt peuvent coûter plus de 100 000 $ par jour avecJoint cryogénique MFLC12.

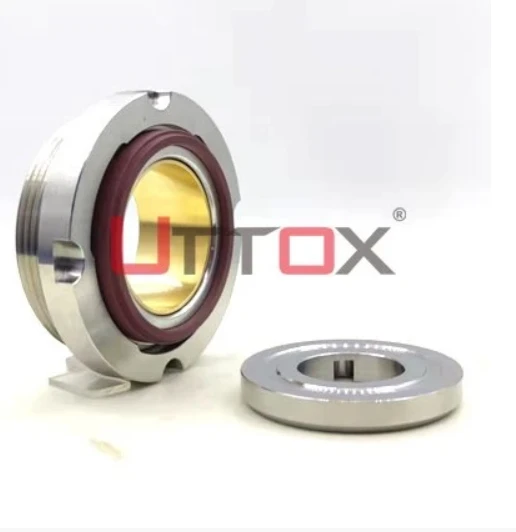

La conception du joint à soufflet métallique MFLC12 est conçue pour s'adapter aux conceptions de pompes Cryostar les plus populaires utilisées dans les unités de séparation d'air et les installations de GNL. L'option de cartouche permet aux équipes de maintenance de remplacer l'ensemble du joint en un seul élément, évitant ainsi le besoin de mesures et d'ajustements compliqués. Cette fonctionnalité est très utile lorsque l’on travaille sous contrainte de temps lors d’événements de redressement.
Meilleures pratiques d’installation et de maintenance
Procédures d'installation appropriées
L’installation correcte des joints commence bien avant que la clé ne touche la machine. Vérifiez les faces des joints pour la propreté et l'état, les soufflets pour les dommages dus à la manipulation et tous les joints et joints toriques pour le dimensionnement correct et la compatibilité avec le fluide de service avant l'installation. Les composants utilisés dans le service d'oxygène doivent être nettoyés à l'oxygène pour éliminer toute contamination par les hydrocarbures qui pourrait provoquer une inflammation.
C'est une question de prudence lors de la préparation du puits. La surface de l'arbre doit répondre aux critères de rugosité prescrits, généralement Ra 0,4 μm ou plus, et il ne doit y avoir aucune rayure, corrosion ou motif d'usure excentrique visible. Si le processus démarre, même de petits dommages sur l'arbre peuvent rapidement endommager les faces du joint. Le faux-rond doit être surveillé et enregistré, un faux-rond excessif étant une indication de difficultés de roulement qui entraîneront une défaillance prématurée du joint, quelle que soit la qualité du joint.
Les techniciens doivent respecter strictement les exigences de couple tout au long de l'assemblage. Un serrage excessif-peut déformer les composants du joint et créer des voies de fuite. Si les composants sont sous-serrés, ils peuvent glisser en service. Avec les joints à cartouche, cette procédure est beaucoup plus simple car le fabricant définit les dimensions cruciales et les modifications internes. Après l'installation, un test de pression à l'azote gazeux est effectué pour vérifier l'intégrité des joints avant d'ajouter des fluides cryogéniques. Cette étape détecte les erreurs d'installation avant qu'elles ne puissent entraîner des événements de sécurité ou une perte de produit.
Calendriers de maintenance et surveillance
La maintenance préventive prolongera la durée de vie du joint et évitera une défaillance soudaine. Nous proposons la mise en œuvre d'un programme de surveillance comprenant des inspections périodiques de la température de la chambre d'étanchéité, des niveaux de vibration du boîtier de roulement et de tout signe de fuite de fluide de procédé. L'analyse des vibrations peut également identifier l'usure des roulements avant qu'elle ne provoque une défaillance catastrophique, permettant ainsi au personnel de maintenance d'effectuer des réparations lors d'une interruption programmée au lieu d'une fermeture d'urgence.
La durée de vie typique d'un joint en service cryogénique optimisé est de 15 000 à 25 000 heures de fonctionnement, mais la durée de vie réelle dépend dans une large mesure des circonstances de fonctionnement et des techniques de maintenance. Les installations disposant d'oxygène de haute pureté ou proches de la pression maximale définie par les normes d'étanchéité peuvent avoir des intervalles d'entretien plus courts. En revanche, les applications d'azote liquide ou d'argon bien gérées dépassent généralement la durée de vie prévue.
Pendant les révisions, l'inspection doit enregistrer les modèles d'usure des faces du joint, l'état des soufflets et la dégradation secondaire du joint. Ces observations éclairent les choix de remplacement et identifient occasionnellement les défauts du système qui doivent être corrigés. Les dommages causés par la cavitation sur les faces du joint indiquent des difficultés du côté aspiration dans le système de pompe, et non des défauts de joint.
Comparaison des garnitures mécaniques Cryostar avec les alternatives du marché
Analyse comparative des performances
Les responsables des achats évalueront naturellement les spécifications et les capacités des fournisseurs lorsqu’ils envisageront le choix des joints. Le Burgmann MFLC12 d'origine est la norme industrielle pour les applications de pompes Cryostar et a fait preuve de durabilité dans des milliers d'unités installées dans le monde. D'autres fabricants, tels que Uttox, ont créé des conceptions comparables qui sont égales ou supérieures aux spécifications OEM, mais avec une économie de 40 à 60 % par rapport au prix de l'équipement d'origine.
Les indicateurs de performances critiques incluent le taux de fuite dans les paramètres opérationnels, le temps moyen entre les pannes et la résistance aux chocs thermiques pendant les cycles de démarrage/arrêt-/arrêt-. Des données de tests indépendants indiquent que lorsqu'ils sont correctement construits, les joints à soufflet métallique provenant de fabricants certifiés ont montré des taux de fuite inférieurs à 100 ppm, ce qui est nettement inférieur aux critères environnementaux et de sécurité des installations de gaz industriels.
La compatibilité est une question qui doit être soigneusement étudiée. Le joint de remplacement de qualité doit être dimensionnellement interchangeable avec les composants OEM, mais doit répondre aux normes matérielles du service prévu. Uttox résout ce problème en créant la conception MFLC12 en totale conformité dimensionnelle avec les spécifications Burgmann, permettant un remplacement direct sans aucun ajustement d'équipement.
Analyse du coût total de possession
Les équipes d'approvisionnement intelligentes prennent en compte l'intégralité des coûts de propriété, et pas seulement le prix d'achat initial. Cette évaluation prend en compte le coût d'achat, la main d'œuvre d'installation, la durée de vie projetée, les besoins de maintenance et l'effet économique des pannes imprévues. Lorsque vous incluez le coût des réparations d'urgence et de la perte de productivité, le sceau de 8 000 $ qui dure 20 000 heures est une meilleure valeur que le sceau de 5 000 $ qui dure 8 000 heures.
Cette équation dépend en grande partie des conditions de garantie et des capacités de support technique. Les fournisseurs offrant une expertise approfondie en ingénierie d’application peuvent vous aider à optimiser les performances des joints et à résoudre rapidement les problèmes lorsqu’ils surviennent. Cette assistance est particulièrement utile dans les nouvelles installations ou lors de l'extension à de nouvelles applications.
Achat de joints mécaniques pour pompe Cryostar : ce que vous devez savoir
Identifier le remplacement correct
Une identification précise des pièces évite des erreurs de commande coûteuses et des retards. L'identification habituelle du joint contient la série de modèles (par exemple, MFLC12), une désignation de taille qui indique le diamètre de l'arbre et les dimensions de la chambre d'étanchéité, ainsi que des codes de matériaux qui identifient la face du joint et les possibilités d'élastomère. Le croisement-des numéros de pièces OEM avec les catalogues des fournisseurs garantit la conformité dimensionnelle et matérielle.
Pour les applications de pompe Cryostar, les acheteurs doivent s'assurer que les joints de remplacement sont approuvés pour la sécurité de l'oxygène liquide, le cas échéant. Il s'agit notamment de modèles de manchons anti-étincelles et de bagues de retenue qui éliminent les contacts métal-métal-à- susceptibles de fournir des sources d'inflammation dans des situations riches en oxygène. Uttox conçoit et produit des joints cryogéniques à soufflet métallique avec ces éléments de sécurité intégrés et conformes aux critères stricts d'utilisation du LOX.
Critères de sélection des fournisseurs
Il y a plusieurs aspects à considérer lors de la recherche d'ungarniture mécanique cryogéniquefournisseur en plus des prix. Capacité de fabrication. Le fournisseur dispose-t-il d’un équipement de soudage précis pour fabriquer des soufflets métalliques ? Est-ce qu'ils testent les fuites à l'hélium sur les assemblages terminés ? Disposent-ils de résultats d'essais de matériaux montrant les propriétés mécaniques à basse température ?
Il existe des certificats de qualité tels que ISO 9001 qui montrent une gestion systématique de la qualité, mais il est préférable d'avoir des qualifications spécifiques à un secteur-. Les fournisseurs fournissant l’industrie des gaz industriels doivent connaître les procédures de nettoyage à l’oxygène, connaître les exigences en matière de joints API 682 et maintenir la traçabilité de tous les matériaux utilisés dans la fabrication du joint.
La planification des achats est influencée par les délais de livraison et les procédures d'inventaire. Certains fournisseurs disposent de stocks de tailles typiques et peuvent envoyer immédiatement. D'autres sont fabriqués sur commande avec des délais de 6 à 8 semaines. L'investissement en capital dans des stocks stratégiques de pièces de rechange pour les applications critiques-est logique. Lorsque des problèmes surviennent, une bonne connexion avec des fournisseurs qui comprennent vos besoins opérationnels se révèle payante par un service rapide et des solutions aux problèmes techniques.
Conclusion
La gestion des systèmes de pompage cryogénique exige une attention particulière à chaque composant qui se situe entre un fonctionnement sûr et une panne potentiellement catastrophique.Garniture mécanique de pompe Cryostarles composants conçus spécifiquement pour les pompes Cryostar répondent aux défis uniques du service à des températures extrêmement basses- grâce à des matériaux spécialisés, une technologie de soufflet éprouvée et des fonctionnalités de sécurité telles que une construction anti-anti-étincelles. Qu'il s'agisse de spécifier des composants OEM ou des alternatives qualifiées comme l'Uttox MFLC12, les décisions d'approvisionnement doivent équilibrer les coûts initiaux avec la fiabilité à long terme-, les capacités d'assistance technique des fournisseurs et le respect des normes de sécurité. La solution d'étanchéité que vous sélectionnez a un impact direct sur la disponibilité des installations, les coûts de maintenance et la sécurité du personnel pour les années à venir, rendant les partenariats avec des fournisseurs informés aussi précieux que les composants eux-mêmes.
FAQ
1.Pourquoi les joints cryogéniques échouent-ils prématurément dans certaines installations ?
Plusieurs facteurs contribuent à une défaillance précoce des joints dans les applications-à basse température. Les chocs thermiques lors de cycles de refroidissement rapides créent des concentrations de contraintes dans les composants métalliques et céramiques. Une préparation inadéquate de la surface de l'arbre-une rugosité ou un faux-rond particulièrement excessif- provoque une usure accélérée de la face du joint. La contamination lors de l'installation, notamment les résidus d'hydrocarbures dans le service d'oxygène, peut déclencher des événements de combustion qui détruisent instantanément les joints. Les systèmes soumis à la cavitation ou fonctionnant en dehors des enveloppes de fonctionnement spécifiées soumettent les joints à des conditions dépassant leurs limites de conception. Une surveillance régulière et le respect des directives d'installation du fabricant prolongent considérablement la durée de vie.
2.Puis-je utiliser la même conception de joint pour différents fluides cryogéniques ?
Bien que les joints à soufflet métallique gèrent plusieurs fluides cryogéniques, la compatibilité des matériaux nécessite une vérification pour chaque application. Le service d'oxygène liquide exige des composants nettoyés à l'oxygène-avec des matériaux approuvés qui ne s'enflammeront pas sous des concentrations élevées-d'oxygène. L'azote liquide et l'argon sont généralement moins exigeants sur le plan chimique, mais nécessitent néanmoins des propriétés matérielles à basse -température. Le dioxyde de carbone présente différents défis en raison de ses caractéristiques de sublimation. La conception MFLC12 s'adapte aux applications d'oxygène, d'azote, d'argon et de dioxyde de carbone lorsqu'elle est spécifiée avec des matériaux et des protocoles de nettoyage appropriés pour le service prévu.
3.Comment le joint de remplacement Uttox MFLC12 se compare-t-il à l'original Burgmann ?
Uttox fabrique le MFLC12 comme une alternative dimensionnellement compatible à la conception Burgmann, conservant une interchangeabilité totale pour les applications de pompes Cryostar. La construction à soufflet métallique soudé avec précision, les caractéristiques de sécurité anti-étincelles pour le service LOX et les options de matériaux, notamment le soufflet en Inconel 718 avec des faces d'étanchéité en carbure de silicium ou en carbure de tungstène, correspondent aux spécifications OEM. Des avantages en termes de coûts de 40 à 60 % rendent la version Uttox attrayante pour l'optimisation des achats sans compromettre la sécurité ou les performances. Des tests indépendants vérifient que les taux de fuite et la fiabilité opérationnelle répondent aux normes industrielles pour les applications de gaz industriel et de GNL.
Associez-vous à Uttox pour des solutions d'étanchéité cryogéniques fiables
En tant que fabricant expérimenté de garnitures mécaniques cryogéniques avec plus de trois décennies d'expertise en ingénierie, Uttox comprend les exigences critiques de sécurité et de performance auxquelles les gestionnaires d'équipements sont confrontés quotidiennement. Notre joint à soufflet métallique MFLC12 offre une fiabilité éprouvée en tant queGarniture mécanique de pompe Cryostardans les pompes Cryostar fonctionnant dans les installations de gaz industriels, les terminaux GNL et les unités de séparation d'air du monde entier. L'équipe technique d'Uttox fournit une assistance complète aux applications, vous aidant à sélectionner les configurations de matériaux optimales pour votre environnement cryogénique et vos paramètres de fonctionnement spécifiques.
Nous maintenons un inventaire prêt de tailles de joints courantes pour prendre en charge vos calendriers de maintenance avec une livraison rapide, minimisant ainsi les temps d'arrêt des équipements lors des événements de révision. Nos processus de contrôle qualité comprennent des tests de fuite à l'hélium, une vérification du trempage cryogénique et une documentation complète de traçabilité des matériaux pour répondre aux exigences strictes de vos équipes de sécurité et d'approvisionnement. Contactez nos spécialistes en ingénierie au info@uttox.com ou contactez-nous via WhatsApp au +86-13656834410 pour discuter des exigences en matière de garniture mécanique de pompe cryogénique et recevoir des spécifications techniques détaillées adaptées à votre application.
Références
1. Smith, JR et Anderson, KL (2021). Garnitures mécaniques pour applications cryogéniques : principes de conception et sélection des matériaux. Presse industrielle.
2. Institut international du froid (2020). Normes de sécurité pour les équipements cryogéniques dans les installations de gaz industriels. Série de directives techniques de l'IIF.
3. Chen, M. et Roberts, P. (2019). "Analyse des performances des joints à soufflet métallique dans le service GNL." Journal of Cryogenic Engineering, Vol. 45(3), pp. 287-304.
4. Institut américain du pétrole (2019). Norme API 682 : Pompes-Systèmes d'étanchéité d'arbre pour pompes centrifuges et rotatives. 4ème édition.
5. Thompson, DW (2022). Systèmes de pompes cryogéniques : meilleures pratiques d'exploitation et de maintenance. Édition technique internationale.
6. Association européenne des gaz industriels (2018). Compatibilité des matériaux et exigences de sécurité pour le service d'oxygène liquide. Document EIGA 33/18.
