Limites de fonctionnement :
● Température : -30 degrés - plus 200 degrés
● Pression : inférieure ou égale à 10 bar
● Vitesse : inférieure ou égale à 10 m/s
● Taille de la tige : 14 mm - 90 mm
Matériaux:
● Bagues d'étanchéité : carbone résine, carbone antimoine, SIC, SSIC, carbure de tungstène
● Elastomère : VITON, EPDM, NBR
● Partie métallique : SS304

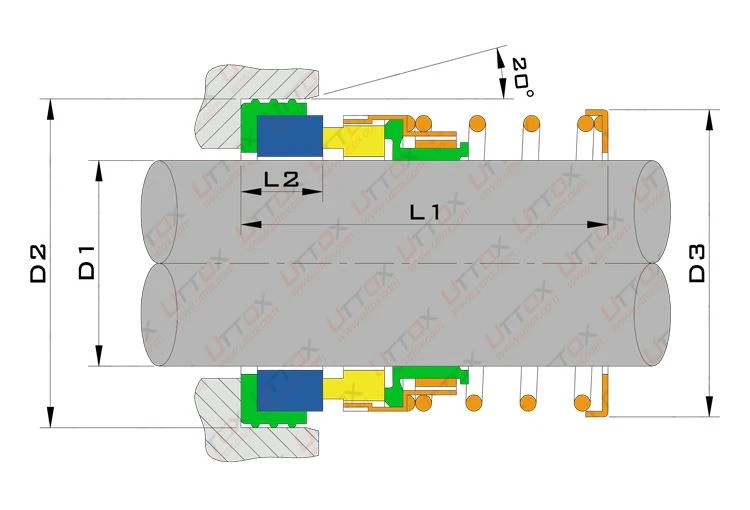

Dessin d'assemblage :
Dimensions (mm):
| D1 | D3 | D2 | L1 | L2 |
| 14 | 26.5 | 30 | 24 | 5 |
| 16 | 28 | 32 | 26 | 5 |
| 18 | 29.5 | 35 | 30 | 7.5 |
| 20 | 31.6 | 35 | 29 | 8 |
| 25 | 40 | 40 | 33.5 | 8 |
| 28 | 42.5 | 43 | 33.5 | 8 |
| 30 | 45 | 45 | 34.5 | 9 |
| 32 | 47.5 | 48 | 42.5 | 9 |
| 33 | 47.5 | 48 | 42.5 | 9 |
| 35 | 50 | 50 | 42.5 | 9 |
| 38 | 54.5 | 56 | 42.5 | 9 |
| 40 | 57 | 58 | 42.5 | 9 |
| 43 | 60.5 | 61 | 46 | 9.5 |
| 45 | 63 | 63 | 47.5 | 9.5 |
| 48 | 64 | 66 | 47.5 | 9.5 |
| 50 | 67.8 | 70 | 47.5 | 9.5 |
| 53 | 71 | 73 | 50.5 | 9.5 |
| 55 | 74 | 75 | 50.5 | 9.5 |
| 58 | 80 | 78 | 51.5 | 9.5 |
| 60 | 82.5 | 80 | 51.5 | 9.5 |
| 65 | 85 | 85 | 52 | 10 |
| 70 | 92 | 92 | 56 | 11 |
| 80 | 105 | 104 | 67 | 12 |
| 85 | 110 | 109 | 76 | 12 |
| 90 | 115 | 111 | 78 | 12 |
*Introduction connexe*
Quels équipements peuvent utiliser des garnitures mécaniques :
Les joints mécaniques de pompe comprennent diverses pompes centrifuges à un étage, pompes centrifuges à plusieurs étages, pompes vortex, pompes à vis, pompes à vide et diverses pompes à eau de refroidissement de moteur à combustion interne telles que les automobiles, les tracteurs et les locomotives diesel. Diverses pompes sur les navires et les navires de guerre sont également nécessaires. Sceau de la machinerie.
Garnitures mécaniques pour bouilloires, y compris garnitures mécaniques pour diverses bouilloires en acier inoxydable, bouilloires en émail, bouilloires émaillées, etc.
Garnitures mécaniques pour turbocompresseurs, y compris garnitures mécaniques pour divers compresseurs centrifuges, compresseurs axiaux, etc.
Garnitures mécaniques pour ventilateurs, y compris garnitures mécaniques pour divers ventilateurs et soufflantes.
Les joints mécaniques pour moteurs submersibles comprennent divers joints mécaniques pour moteurs submersibles, moteurs submersibles et moteurs halogènes submersibles.
Garnitures mécaniques pour réfrigérateurs, y compris garnitures mécaniques pour divers réfrigérateurs à vis, réfrigérateurs centrifuges, etc.
